在高性能電子設備的連接器上增設EMI屏蔽措施，能夠顯著增強其電磁兼容性，有效防止電磁噪聲造成的潛在問題。橡膠墊圈規格型號

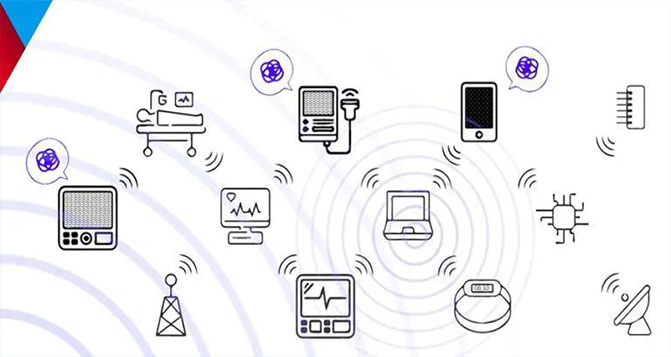

隨著智能手機、醫療設備以及汽車等電子設備處理的數據量劇增，這些設備的信號傳輸速度也達到了前所未有的高度。然而，這也帶來了電磁干擾（EMI）的挑戰。EMI是由設備內部或外部產生的非必要電磁噪聲，它不僅可能源于設備內部的數字定時信號或電子元件，還可能對其他系統內的元件造成干擾，從而引發電磁兼容（EMC）問題。

在設計這些高性能設備時，工程師們經常面臨EMI的挑戰，尤其是在那些集成了高密度電子元件的系統中。當這些設備使用連接器進行互連時，對連接器進行EMI屏蔽顯得尤為重要，這是為了防止電磁噪聲對系統造成不利影響。儲能電源橡膠密封圈

值得注意的是，連接器本身并不產生EMI，因此它們不會對外界造成電磁噪聲的污染。然而，它們可能成為EMI傳播的途徑，因此需要進行適當?shù)钠帘翁幚怼?

EMI通常通過兩種路徑傳播：輻射干擾和傳導干擾。

輻射干擾發生在高頻信號在導電表面（如導線、印刷電路板（PCB）軌跡）上傳輸時，產生的電磁場會向外輻射并可能對其他設備造成干擾。

傳導干擾則是信號通過導體（如導線或PCB軌跡）直接從一個地方傳輸?shù)搅硪粋€(gè)地方，干擾目標電路或設備的正常運行。

為了減輕EMI的影響，工程師們采用了各種EMI減緩技術，包括在連接器上設計適當?shù)慕拥亟Y(jié)構和覆蓋層。這些技術不僅涉及到信號接觸尾部的安裝位置，還包括金屬屏蔽層的設置。在配備無線通信功能（如Wi-Fi、GPS和LTE）的設備中，帶有屏蔽的微型同軸、微型射頻、板對板以及FFC/FPC連接器得到了廣泛應用，以有效防止EMI的干擾。密封橡膠硅膠材料是什么

以I-PEX的ZenShield®為例，它采用了360°屏蔽設計，不僅阻止了源自插頭和插座接觸點的電磁噪聲輻射，也防止了信號端子的板安裝部分（SMT位置）的輻射。當連接器配對并正確接地時，插頭和插座的屏蔽層在多個點連接，確保了金屬屏蔽層中產生的電流有充足的接地返回路徑，從而抑制了屏蔽層電磁噪聲的發射。

要實現有效的EMI緩解，連接器設計應具備以下三個特點：整個連接器應采用360°全方位屏蔽覆蓋；插頭與插座之間的屏蔽接口應在多個點上有效連接；連接器屏蔽層與電路板之間的接口應在電路板上的多個點妥善接地，以改善接地返回路徑。新能源電池橡膠密封與塑膠件

通過這些設計特性，連接器本身就能顯著降低電磁干擾，使得設計工程師在電路板布局上擁有更大的靈活性，尤其是在需要靠近敏感子系統（如無線通信的發射/接收天線）的場合。?
