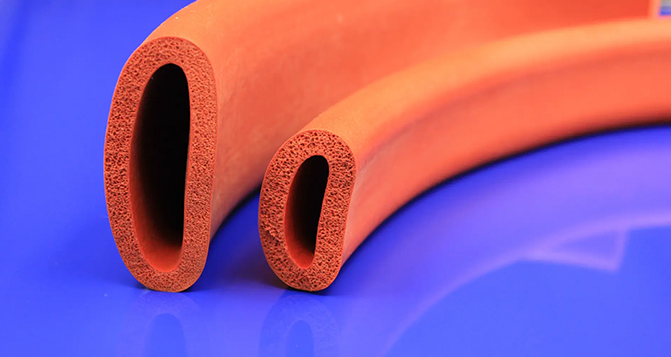

一、發(fā)泡膠擠出管的硫化與發(fā)泡機(jī)理

1. 硫化與發(fā)泡的協(xié)調(diào)

硫化與發(fā)泡的速率需相互協(xié)調(diào)，過快或過慢的硫化速度均不利于發(fā)泡過程。硫化速度過快會抑制發(fā)泡劑分解，導(dǎo)致發(fā)泡不充分；而硫化速度過慢則可能導(dǎo)致膠料表面被氣體沖破，影響膠管表面的平整度。因此，硫化速度應(yīng)略快于發(fā)泡速度，以確保膠管表面光滑且發(fā)泡均勻。橡膠墊圈制作

2. 發(fā)泡過程

發(fā)泡膠管的發(fā)泡過程主要依賴微波加熱。微波通過熱輻射從膠管內(nèi)部開始加熱，使膠管內(nèi)部先受熱發(fā)泡，而外部膠料則因溫度較低而保持一定的流動性，有利于膠管順利發(fā)泡。隨后，膠管進(jìn)入熱空氣加熱段完成最后的硫化和發(fā)泡過程。密封用的橡膠硅膠材料

二、配方設(shè)計(jì)要點(diǎn)

1. 生膠選擇

生膠的選擇需綜合考慮挺性、流動性和硫化速度。為了保持膠料的挺性，通常選用門尼較高的生膠牌號；為了獲得良好的流動性，可選用門尼較低的生膠或加入流動助劑；為了滿足發(fā)泡膠的硫化速度要求，需選用第三單體含量較高的生膠。橡膠硅膠材料特種密封

2. 補(bǔ)強(qiáng)劑與硫化體系

補(bǔ)強(qiáng)劑主要選用流動性好的碳黑，如N550。硫化體系設(shè)計(jì)需快速且交聯(lián)密度適中，以保證發(fā)泡劑分解出的氣體能夠順利將膠料發(fā)泡。常用的硫化體系包括大量的超促進(jìn)劑和硫磺用量的降低。新能源設(shè)備橡膠密封圈

3. 發(fā)泡劑選擇

發(fā)泡劑的選擇應(yīng)關(guān)注其分解溫度和發(fā)氣量。分解溫度應(yīng)適中，避免發(fā)泡先于硫化或后于硫化；發(fā)氣量應(yīng)穩(wěn)定，以保證膠管尺寸的準(zhǔn)確性。常用的發(fā)泡劑有AC、H、OT等。彈簧儲能橡膠密封件

三、煉膠與工藝控制

1. 清潔與停放

煉膠過程中需保持清潔，避免雜質(zhì)混入。煉好的膠料停放24小時(shí)后再使用，有利于配合劑的分散。新能源汽車硅膠橡膠密封墊

2. 擠出機(jī)操作

擠出機(jī)喂料時(shí)螺桿旋轉(zhuǎn)速度應(yīng)適中，避免磨傷螺桿。擠出機(jī)溫度控制從喂料段到出口遞增，以提高膠料的塑性和預(yù)熱效果。擠出速度需與硫化槽傳送速度相匹配，以保證膠管質(zhì)量。儲能產(chǎn)業(yè)減震橡膠硅膠配件定制廠家

3. 硫化與發(fā)泡工藝

硫化與發(fā)泡工藝包括高溫段、微波段和熱空氣段。高溫段主要用于膠管表皮結(jié)皮；微波段利用微波輻射從內(nèi)到外加熱膠管，引發(fā)發(fā)泡劑分解；熱空氣段用于完成最后的硫化和發(fā)泡。冷卻與剪切工序確保膠管成品的質(zhì)量。廣東新能源產(chǎn)業(yè)橡膠硅膠配件定制生產(chǎn)廠家
