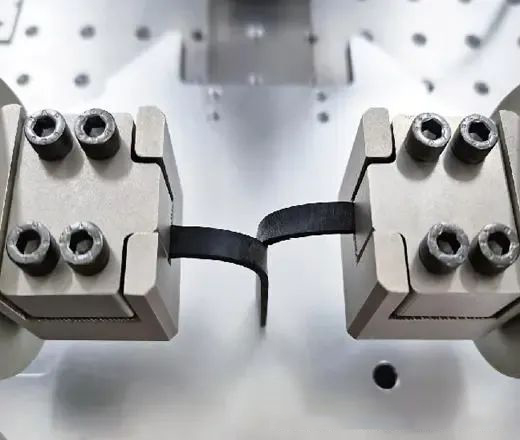

橡膠撕裂強度的層級解析

橡膠材料的撕裂強度展現出顯著的多樣性，從天然橡膠（NR）的卓越表現，逐步過渡到聚酯型熱塑性彈性體、異戊橡膠（IR）等，直至氟橡膠（FKM）和硅橡膠（Q）等高強度要求下的較低表現。具體排序揭示了不同橡膠種類在應對撕裂挑戰時的性能梯度。儲能產業橡膠硅膠配件批發廠家

硫化體系與撕裂強度的微妙平衡

硫化體系的優化是提升橡膠撕裂強度的關鍵。交聯密度的調控尤為微妙：初期增長促進撕裂強度達到峰值，但過度交聯則迅速削弱此性能，類似拉伸強度的變化規律。密封用橡膠硅膠材料表面有氣泡

采用硫磺-促進劑的傳統體系，并精細調整硫磺量（2.0-3.0份）與促進劑種類（如DM、CZ），以追求最佳撕裂強度，同時避免過硫帶來的不利影響。特別地，天然橡膠在采用有效硫化體系時撕裂強度雖有所下降，但對過硫的敏感度較低。密封橡膠硅膠材料類型分類

填充體系對撕裂強度的精細調控

填充體系的選擇與用量直接影響撕裂強度。碳黑粒徑減小及結構度降低均有助于提升撕裂強度。在天然橡膠中，高耐磨碳黑的增加顯著增強撕裂性能；丁苯橡膠則在特定碳黑用量（60-70份）下達到撕裂強度最大值，隨后趨于下降。合成橡膠，特別是丁基橡膠，通過碳黑補強可顯著增強撕裂性能。密封橡膠硅膠材料參數

此外，各向同性的補強劑如碳黑、白碳黑等優于各向異性的陶土、碳酸鎂，而特定偶聯劑改性的無機填料也能有效提升撕裂強度。型橡膠密封圈

軟化體系中的撕裂強度考量

軟化劑的選擇對撕裂強度具有重要影響。一般而言，軟化劑的加入會降低撕裂強度，特別是石蠟油對丁苯橡膠尤為不利。長方形橡膠墊圈

相比之下，芳氫油則能有效保持甚至提升丁苯橡膠的撕裂強度。對于丁晴橡膠和氯丁橡膠，應選用芳氫含量高于50-60%的高芳氫油作為軟化劑，以確保撕裂性能的穩定性。儲能產業橡膠硅膠配件有哪些廠家

特別聲明：內容來源 橡膠技術李秀權工作室 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯系刪除。
