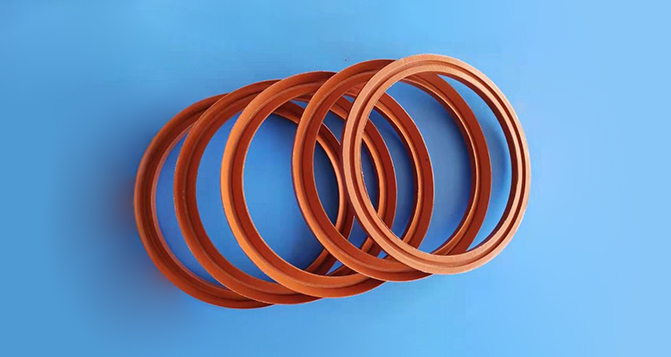

V型密封圈是一種唇形密封圈，其截面呈V形。

V型密封圈由支撐環、密封圈和壓環三個部分組成。

標準的V型密封圈夾角為90度，也可在特殊場合下采用60度。

支撐環是支撐V型密封圈的重要部件，其密封圈斷面需厚實且尺寸準確，凹形角與V型密封圈相同或稍大，以確保密封圈穩定安裝。

壓環的作用是在V型密封圈上施加一個初始壓縮力，以確保其與所密封的表面充分接觸，并可對壓縮力進行調整。

在自由狀態下，V型密封圈的唇部外徑大于填料腔的內徑，唇的內徑小于活塞桿的外徑，因此在安裝后會發生一定的變形。

但由于支撐環的作用，變形僅在唇部尖端發生，并在其接觸處產生壓力。即使不施加壓緊力，唇口也能夠封住一定的內壓。

由于唇的“自封”作用，當介質工作壓力升高時，唇尖的接觸形狀會改變，接觸應力也會增大，從而使唇部與被密封面更加緊密貼合，實現密封效果。隨著介質壓力的升高，接觸應力也會相應增大。
